Nos modernos sistemas de oleodutos e gasodutos, a segurança e a eficiência operacional são críticas. Um componente que desempenha um papel crucial nas operações de pigging e na proteção de ramais de dutos é oBarcamiseta vermelha. Este artigo explora o que é um T barrado, como funciona, por que é essencial para sistemas de pigging, padrões de materiais, considerações de projeto, diretrizes de instalação e como selecionar um fabricante confiável comoShiwang. Você também encontrará tabelas detalhadas, comparações técnicas e uma seção abrangente de perguntas frequentes para apoiar engenheiros, gerentes de compras e empreiteiros de EPC.

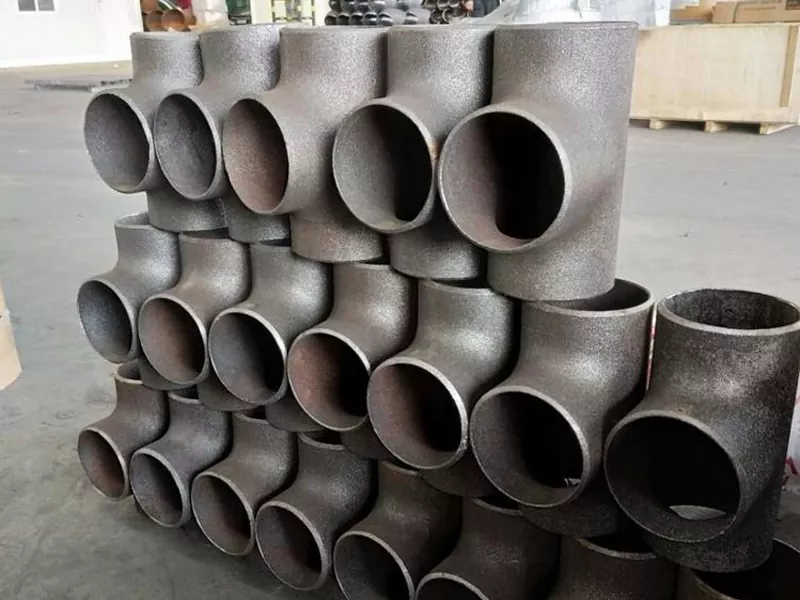

A Camiseta Barradaé uma conexão de tubulação especializada usada principalmente em sistemas de tubulação piggáveis. Ao contrário de um encaixe em T padrão, ele contém barras internas (barras de grelha) soldadas na saída do ramal para evitar que os pigs da tubulação entrem acidentalmente no ramal.
Os pigs de dutos são dispositivos mecânicos usados para limpeza, inspeção ou separação dentro de dutos. Sem um tee barrado, um porco pode entrar em um ramal, potencialmente causando bloqueio, danos ou tempo de inatividade dispendioso.
Esses acessórios são comumente usados em:
Os sistemas de pigging permitem limpeza e inspeção interna sem interromper o fluxo. Durante as operações de pigging, os pigs viajam através do furo principal da tubulação. O tee barrado garante que os pigs continuem ao longo da linha principal, em vez de desviarem para ramais.
Esta solução simples, mas altamente projetada, evita riscos operacionais e garante pigging ininterrupto.
A indústria de petróleo e gás opera sob rígidos padrões de segurança e confiabilidade. Um tee barrado melhora significativamente a integridade do sistema.
Diretrizes do setor de organizações como :contentReference[oaicite:0]{index=0} (API) e :contentReference[oaicite:1]{index=1} recomendamos proteção adequada de ramificações em sistemas piggáveis.
| Recurso | Camiseta Barrada | Camiseta padrão |
|---|---|---|
| Barras Internas | Sim | Não |
| Adequado para Pigging | Sim | Não |
| Aplicativo | Pipelines piggáveis | Sistemas de tubulação gerais |
| Nível de segurança | Alto | Moderado |
Para tubulações piggáveis, usar um T padrão em vez de um T barrado pode levar a graves riscos operacionais.
Os tees barrados são fabricados de acordo com padrões internacionais, garantindo compatibilidade e durabilidade.
NoShiwang, processos rigorosos de controle de qualidade incluem:
Projetar um tee barrado envolve cálculos de engenharia complexos.
O espaçamento das barras deve ser menor que o diâmetro mínimo do pig, permitindo ao mesmo tempo fluxo de fluido suficiente para o ramo.
| Tamanho do tubo principal | Espessura típica da barra | Espaçamento entre barras |
|---|---|---|
| 12" | 10-12mm | < OD do porco - 5 mm |
| 24" | 16-20mm | < OD do porco - 8 mm |
| 36" | 20-25mm | < OD do porco - 10 mm |
Selecionar o fabricante certo é essencial para a segurança da tubulação a longo prazo.
Shiwangfornece soluções personalizadas de barras barradas para empreiteiros globais de EPC, oferecendo:
Para mais especificações do produto, visite:Página de produto da camiseta barrada
Tecnicamente sim, mas é desnecessário e aumenta os custos.
Impacto mínimo quando projetado corretamente. Cálculos de engenharia otimizam o fluxo.
Sim. A maioria é fabricada de acordo com desenhos específicos do projeto.
Testes UT, RT, MPI e hidro são comuns.
A Camiseta Barradaé um componente crítico em sistemas de dutos piggáveis, garantindo a segurança operacional, evitando o desvio de pig e protegendo ramais de dutos. Com as crescentes demandas por confiabilidade na infraestrutura de petróleo e gás, o projeto de engenharia e a qualidade de fabricação adequados não são negociáveis.
Escolhendo um fabricante experiente comoShiwanggarante conformidade com padrões internacionais, soluções de engenharia personalizadas e confiabilidade de desempenho a longo prazo.
