Nos modernos sistemas de transporte de petróleo, gás e petroquímicos, é fundamental manter a integridade e a eficiência dos oleodutos. Um acessório especializado amplamente utilizado em sistemas de dutos pigáveis é oCamiseta Barrada. Este componente evita que os pigs da tubulação entrem nas tubulações ramificadas, ao mesmo tempo que permite que os fluidos fluam suavemente através do sistema.
Este guia abrangente explora o que é um Barred Tee, como funciona, sua estrutura de design, aplicações, vantagens e como selecionar a especificação certa para sistemas de dutos industriais. Também discutimos como os fabricantes gostamShicarafornecer componentes de tubulações confiáveis projetados para atender aos padrões internacionais.

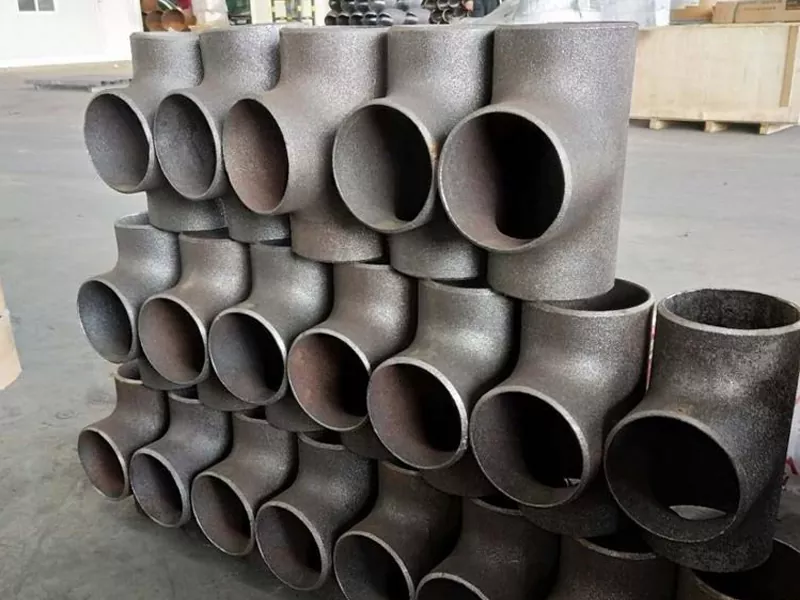

A Camiseta Barradaé um tipo especial de conexão em T para tubo usado em sistemas de tubulação que requerem operações de pigging. Inclui barras internas soldadas na abertura do ramal para evitar que os pigs da tubulação entrem nos ramais laterais.
Pipeline pigs são dispositivos mecânicos usados para limpeza, inspeção e manutenção de dutos. Quando os pigs viajam através de um oleoduto, eles devem permanecer na rota principal do oleoduto. Sem a proteção adequada, os suínos podem entrar acidentalmente nos ramais, causando bloqueios ou falhas operacionais.
As barras dentro do tee atuam como uma barreira protetora que permite o fluxo de fluido enquanto impede a entrada de porcos no galho.
Tees barrados são comumente usados em:
Fabricantes de dutos industriais, comoShicaraproduza tees barrados de alta qualidade projetados para atender a requisitos rígidos de pressão e resistência à corrosão.
Os sistemas de pigging são essenciais para manter a eficiência do gasoduto. No entanto, os ramais introduzem riscos operacionais quando os pigs viajam através do sistema.
Os tees barrados desempenham um papel vital na prevenção de vários problemas potenciais:
Sem tees barrados, as operações de pigging poderiam tornar-se pouco confiáveis e perigosas, especialmente em redes complexas de dutos.
O princípio de funcionamento de um tee barrado é simples, mas altamente eficaz.
Dentro da saída do tee, várias barras de aço são soldadas em padrões paralelos ou cruzados. Essas barras permitem a passagem do fluido enquanto bloqueiam objetos maiores, como porcos.
O design garante:
Durante as operações de pigging:
Esta barreira mecânica simples protege tanto o pig quanto a infraestrutura do gasoduto.
Um tee barrado consiste em vários elementos estruturais importantes que garantem resistência, confiabilidade e durabilidade.
| Componente | Descrição |
|---|---|
| Tubo de execução principal | O principal gasoduto por onde os porcos viajam |
| Loja de filial | A conexão do tubo secundário |
| Barras Internas | Hastes de aço soldadas na abertura do galho |
| Conexões soldadas | Soldas de alta resistência garantindo integridade estrutural |
| Área de Reforço | Espessura extra para suportar alta pressão |
As barras internas são cuidadosamente espaçadas para garantir que o fluxo de fluido não seja restrito, ao mesmo tempo que evita que os porcos entrem no galho.
Os tees barrados vêm em diferentes configurações, dependendo dos requisitos de projeto do gasoduto.
Empresas comoShicaratambém pode produzir camisetas barradas personalizadas para atender a requisitos especiais de engenharia.
A seleção de materiais é crucial para garantir a segurança e durabilidade da tubulação.
| Material | Aplicação Típica |
|---|---|
| Aço carbono | Oleodutos e gasodutos |
| Aço inoxidável | Ambientes corrosivos |
| Liga de aço | Sistemas de alta temperatura e alta pressão |
| Aço Inoxidável Duplex | Dutos offshore |
Fabricantes de alta qualidade, comoShicaragarantir que os materiais atendam aos padrões internacionais como especificações ASTM, ASME e API.
Os tees barrados são amplamente utilizados em indústrias onde as tubulações devem permanecer pigáveis.
Sua capacidade de evitar desvios de pig os torna componentes essenciais na infraestrutura moderna de dutos.
O uso de tees barrados oferece diversos benefícios operacionais e econômicos.
Essas vantagens fazem dos tees barrados um elemento de design padrão em sistemas de tubulações piggáveis.
| Recurso | Camiseta Barrada | Camiseta padrão |
|---|---|---|
| Barras Internas | Sim | Não |
| Usado em sistemas de pigging | Sim | Não |
| Impede a entrada de porcos | Sim | Não |
| Aplicações Típicas | Oleodutos e gasodutos | Sistemas de tubulação gerais |
Esta comparação mostra claramente porque os tees barrados são essenciais em tubulações piggáveis.
A escolha do tee barrado correto depende de várias considerações de engenharia.
Consultoria a fabricantes experientes comoShicaragarante que o design do T barrado atenda aos requisitos técnicos do seu projeto de tubulação.
A instalação adequada garante o desempenho a longo prazo dos tees barrados.
Um T barrado evita que os pigs do oleoduto entrem nos ramais, ao mesmo tempo que permite que o fluido flua através da conexão do ramal.
Eles são comumente usados em oleodutos e gasodutos, refinarias, plantas petroquímicas e qualquer sistema de dutos piggáveis.
Não. As barras são projetadas para permitir o fluxo de fluido enquanto bloqueiam os pigs, minimizando a perda de pressão.
Sim. Fabricantes comoShicarafornecem projetos de T barrados personalizados com base no diâmetro da tubulação, tamanho do pig e requisitos de pressão.
Eles normalmente atendem a padrões como ASME, ASTM e API, dependendo da aplicação.
Tees barrados são um componente crítico em sistemas de dutos piggáveis. Ao evitar que os suínos entrem nos ramais, eles garantem operações seguras e eficientes de oleodutos em setores como petróleo, gás e petroquímico.
Seu design especializado, materiais duráveis e confiabilidade operacional os tornam essenciais na infraestrutura moderna de dutos.
Se você está procurando acessórios para tubulações de alta qualidade, incluindo tês barrados,Shicarafornece soluções de fabricação profissional projetadas para atender aos padrões internacionais e ambientes industriais exigentes.
Para detalhes de produtos, especificações técnicas ou soluções personalizadas de dutos,Contate-noshoje para saber como podemos apoiar seus projetos de engenharia de dutos.
